串联电抗器 - 介绍
电抗器在高压配电系统的作用：电力系统中所采取的电抗器，常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整串联电抗器的数量来调整运行电压。超高压 串联电抗器有改善电力系统无功功率有关运行状况的多种功能主要包括：
（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。
（2）改善长输电线路上的电压分布。
（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动?同时也减轻了线路上的功率损失。
（4）在大机组与系统并列时?降低高压母线上工频稳态电压，便于发电机同期并列。
（5）防止发电机带长线路可能出现的自励磁谐振现象。
（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
1、降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。根据GB50227标准要求应将涌流限制在电容器额定电流的10倍以下，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即：可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。采用这种电抗器是即经济，又节能。
2、串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。
滤波电抗器的调谐度：
XL=ωL=1/n2XC=AXC
式中A－调谐度（%）
XL－电抗值（Ω）
XC－容抗值（Ω）
n-谐波次数
L－电感值（μH）
ω----314
按上述调谐度配置电抗器，可满足滤除各次谐波。
3、抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。铁芯电抗器电抗线性度不好，有噪声，空芯电抗器运行无噪声，线性度好，损耗小。
标准规定空芯电抗器容量在100KVAR以下时，每伏安损耗不大于0.03W。例如：单台12000VA电抗率6%的电抗器损耗为360W，三相有功损耗为1080W，这是一个不小的数字。电网上谐波较小时，采用限流电抗器可节省电能。
4、由于设置了串联电抗器，减少了系统向并联电容器装置或电容器装置向系统提供短路电流值。
5、可减少电容器组向故障电容器组的放电电流，保护电力电容器。
6、可减少电容器组的涌流，有利于接触器灭弧，降低操作过电压的幅值。
7、减小了由于操作并联电容器组引起的过电压幅值，有利于电网的过电压保护。
-
上海西西格电气设备有限公司
主要生产：ACL电抗器.OCL电抗器.输入电抗器 输出电抗器 CKSG电抗器 直流电抗器.高压串联电抗器.启动电抗器，无功补偿电抗器.空心电抗器

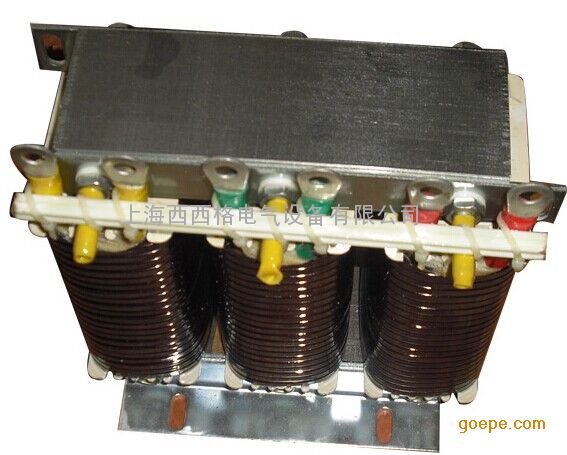

新疆低压串电抗器厂家
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥888.00
- 产品型号：CKSG-3.15-0.48-7%
- 品 牌：西格
- 所 在 地：上海
- 更新日期：2025-10-24
