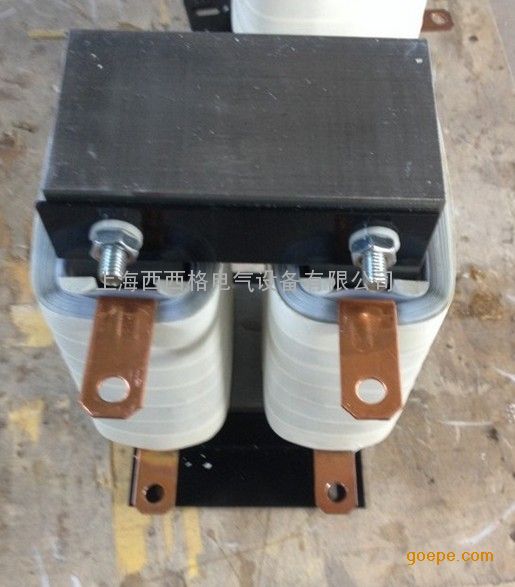

平波电抗器作用

DCL系列直流电抗器 变频器直流电抗器安装在变频器整流电路后,它的作用是限制叠加在直流电流上的交流波纹,改善变频器的功率因数并可以抑制变频器逆变环节产生的谐减少其对整流装置和电网的影响。

直流电抗器（平波电抗器）典型应用：

• 降低变频器电流脉动。

• 使用cosφ（功率因数）校正电容或功率因数校正单元

直流电抗器（平波电抗器）技术参数:

1. 额定工作电压：DC500V—DCl000V

2. 抗电强度:铁芯-绕组3000VAC／50Hz／10mA，10S无飞弧击穿

3. 绝绿电阻:铁芯-绕组1000VDC，绝缘阻值≥100MΩ

4. 电抗器噪音:小于65dB(与电抗器水平距离点1米测试)

5. 电抗器噪音：小于80dB（与电抗器水平距离点1米测试）

6. 防护等级：IP00(西格）

7. 绝缘等级：F级以上

8. 产品执行标准：IEC289:1987电抗器|GB10229-88电抗器(eqv IEC289:1987)|JB9644-1999半导体电气传动用电抗器

直流电抗器（平波电抗器）适用范围:

1. 海拔高度在2000m以下；

2. 环境温度不超过40℃；

3. 相对湿度不超过90%；

4. 无剧烈震荡和冲击振动的场所；

5. 环境空气中，不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使电抗器受到水、雨、雪的侵蚀；

6. 周围环境应有良好的通风条件，若装在柜内，应加装通风设备。
